瀝青路面建成后都會(huì )不同程度的產(chǎn)生各種各樣的裂縫。裂縫的出現不僅對路面的連續性和平整度產(chǎn)生破壞，而且容易造成水份侵蝕路基而影響路面的使用壽命，同時(shí)增加了路面的養護保養工作及費用。因此，世界各國都對裂縫的修補工作非常重視，裂縫修補是路面預防性養護工作首要解決的問(wèn)題。

1、 裂縫的類(lèi)型與成因

裂縫有橫向裂縫、縱向接縫、網(wǎng)狀裂縫、反射裂縫、疲勞裂縫和滑移產(chǎn)生的裂縫等幾種類(lèi)型。

橫向裂縫  橫向裂縫與路面中心線(xiàn)基本垂直，縫隙寬度不等，長(cháng)度不同，有的甚至貫穿整個(gè)路幅，特別是橋涵兩頭更為常見(jiàn)。橫向裂縫產(chǎn)生的原因

（1）材料收縮  由于混合料中使用瀝青的配比不同，當基層材料收縮變形后使路面面層底面承受壓力，當該拉力超過(guò)瀝青層的抗拉強度時(shí)則導至瀝青面層底部拉裂。在車(chē)輛載荷的作用下形成橫向裂縫。

（2）溫度變化  氣溫大幅下降時(shí)瀝青路面逐漸收縮變硬，當收縮的拉應力超過(guò)瀝青混凝土的抗拉強時(shí)則產(chǎn)生開(kāi)裂。此外，基層的收縮或面層與基層之間附著(zhù)力不夠，都會(huì )產(chǎn)生橫向裂縫。

（3）施工不當 ，如路基沉降時(shí)間短（我們喜好于在重大節日前領(lǐng)導剪彩獻禮）及趕工期。我們還自豪地講，別人十五年完成的工程，我們在不到二年的時(shí)間就完成了。另外，攤鋪瀝青混凝土時(shí)其接縫不是熱連接，冷接縫造成天然的橫向或縱向接縫。

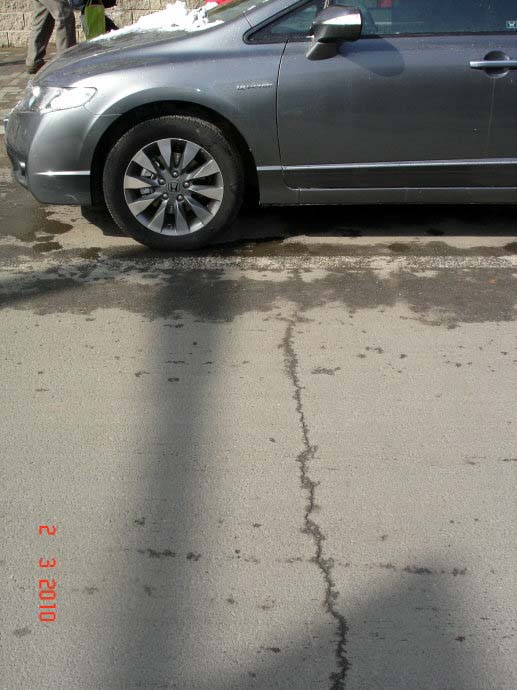

縱向接縫   縱向接縫多發(fā)生于路肩部位，呈月牙形，之后由路肩邊緣向內逐步擴大，嚴重時(shí)造成路基滑移。另外，發(fā)生于行車(chē)道內的縱向裂縫，其走向與路面中心線(xiàn)基本平行，長(cháng)度和寬度不等?？v向裂縫產(chǎn)生的原因是路基壓實(shí)密度不足導致路面承載能力差；不均勻的沉降現象導至縱向開(kāi)裂；路面攤鋪時(shí)先后攤鋪層交接處是冷連接導致接合不緊密而形成天然的縱向縫隙。

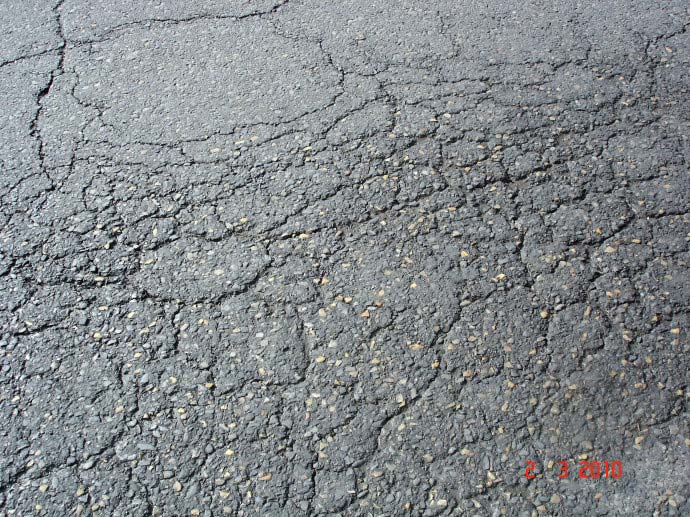

網(wǎng)狀裂縫

       網(wǎng)狀裂縫一般是先沿著(zhù)輪基出現單條或多條平行縱縫，之后在縱縫之間出現橫向或斜向裂縫而形成網(wǎng)狀裂縫?？p隙寬度多為2毫米以上，縫距不大于400毫米以上。網(wǎng)狀裂縫的形成多由于瀝青混合料級配不合理，瀝青與石料配比過(guò)小使級配石料之間粘接性差而導至瀝青混凝土的強度不能滿(mǎn)足行車(chē)載荷的要求；另外，瀝青混凝土面層厚度不夠，交通載荷過(guò)大；面層底部穩定層拌合不勻，密實(shí)度不足造成的。

反射裂縫

  反射裂縫是由下層裂縫引起上層開(kāi)裂，更終導至瀝青混凝土面層開(kāi)裂的裂縫。

（1）反射裂縫是因半剛型基層在自然環(huán)境溫度的影響下，出現收縮和鼓脹，引起基層斷裂而反射到瀝青面層。

（2）在已開(kāi)裂的舊瀝青、舊水泥路面上加罩瀝青混凝土面層時(shí)，原路面的裂縫受氣溫的變化會(huì )繼續擴展，使處于溫度收縮的新瀝青面層增加應力，至使新鋪層在舊裂縫處開(kāi)裂。

（3）與瀝青混合料攤鋪時(shí)的工藝、初壓溫度、壓實(shí)方法及壓實(shí)密度有關(guān)。當溫度過(guò)高時(shí)瀝青粘度低，混合料會(huì )產(chǎn)生錯位和推移現象，溫度過(guò)低時(shí)瀝青粘度高不易壓實(shí)。

此外，還有疲勞裂縫和滑移產(chǎn)生的裂縫。

       各種裂縫的產(chǎn)生與瀝青混合料質(zhì)量也有關(guān)。即材料的特性、級配比例的精準、因此，瀝青混合料的穩定性、耐久性、抗疲勞特性、抗滲性、和易性、施工時(shí)空隙率的控制，初壓溫度的掌握都是路面裂縫產(chǎn)生的主要因素。即這種多發(fā)的常見(jiàn)病害不是單一因素造成的，而是由溫度變化、積水與滲水、車(chē)輛荷載等多種因素造成的。有效避免這種病害的方法是預防和控制這種病害的擴展，做到防微杜漸。若不及時(shí)灌縫填封，雨水滲入后就會(huì )產(chǎn)生唧漿、沉陷、瀝青與集料脫附以至發(fā)展為坑槽。

裂縫的寬度大小有細微裂縫（小于2毫米）；微小裂縫（2-6毫米）；小裂縫（6-12毫米）；中裂縫（12-25毫米）；大裂縫（大于25毫米）

2、灌縫填封修補方法及工序

對于小于2毫米的細微裂縫應采取預防性養護。即用瀝青再生復原劑噴霧封層，使路面形成密封保護層以防止雨水、冰雪通過(guò)裂縫向下滲入而使裂縫繼續擴大。此外，用紅外線(xiàn)加熱路面細微裂縫部位后用輕型壓路機碾壓愈合裂縫。

對于2-6毫米的微小裂縫可進(jìn)行噴灑和刮涂瀝青進(jìn)行表面封層，這種刮涂式密封方法得益于各種養護劑、再生劑技術(shù)的不斷創(chuàng )新和提高。也可采用填封后用紅外線(xiàn)加熱器進(jìn)行加熱使填封料滲入縫隙深處。

對于12毫米以上的裂縫的灌縫目前有兩種施工方法：即擴槽與不擴槽之分。根據填封材料又可分為熱灌縫和冷灌縫兩種方式。

熱瀝青灌縫

熱瀝青灌縫的工序為：

一、準備工作 ；

 二、加熱溶解瀝青溫度至150-160度（交通AH-90號基質(zhì)瀝青或SBS改性瀝青）；

三、 用清縫器和熱氣噴槍清除裂縫內外灰塵雜質(zhì) ；

四、填灌熱熔瀝青 ；

五、采用V型或U型刮平器刮平 ；

六 、自然冷卻 ；

七 、開(kāi)放交通。

 冷補灌縫

    冷補灌縫的工序為：

一、準備工作 ；

 二、用清縫器和熱氣噴槍清除裂縫內外灰塵雜質(zhì) ；

三、拌料（SBR溶劑型改性瀝青）；

四、采用V型或U型刮平器刮平 ；

五、固化  ；

六、開(kāi)放交通。

 冷補方法還有采用抗裂貼、壓縫帶等方式方法封補裂縫。

開(kāi)槽修補法

開(kāi)槽修補填封的方法適用于12毫米以上的裂縫。開(kāi)槽的深度與寬度比不應超過(guò)2：1，深度比越小越好。

開(kāi)槽修補灌縫方法為：

一、準備工作 ；

二、開(kāi)槽 ；

 三、用清縫器和熱氣噴槍清除裂縫內外灰塵雜質(zhì) ；

  四、灌縫 ；

 五、采用V型或U型刮平器刮平 ；

六、固化 ；

 七、開(kāi)放交通。

無(wú)論采用哪種方法灌縫填封路面裂縫，對縫隙內外的清潔工作一定要認真做好，否則將事半功倍。

3、灌縫常用機械設備

（1）霧封層機

（2）紅外線(xiàn)再生加熱修補機

（3）灌縫機（迷你型、手扶式、拖式灌縫機）

（4）開(kāi)槽機（垂直開(kāi)槽、旋轉開(kāi)槽、切割開(kāi)槽）

（5）熱氣噴槍

（6）清縫器（鉤挖式、旋轉鋼絲刷式清理）

 （7）刮涂器（V型與U型刮平器）

 （8）其它器具
